1 Подключение

Безопасное подключение питания

Подключение питания

Подключать питание батареи можно только после того, как все остальные провода подключены.
При подключенном питании отключать другие провода нельзя. Отключение проводов при включенном питании может привести к выходу из строя контроллера, ручки газа или датчиков мотора.

Отключение питания

После отключения питания батареи от контроллера, необходимо разрядить конденсаторы контроллера перед тем, как можно будет отключать другие провода. Сделать это можно одним из 3х способов:

  • включить замок зажигания на 10 секунд. (лучший вариант)
  • подождать 10 минут.
  • замкнуть контакты питания контроллера (в момент замыкание возможна искра).

Распиновка для контроллера без разъёмов

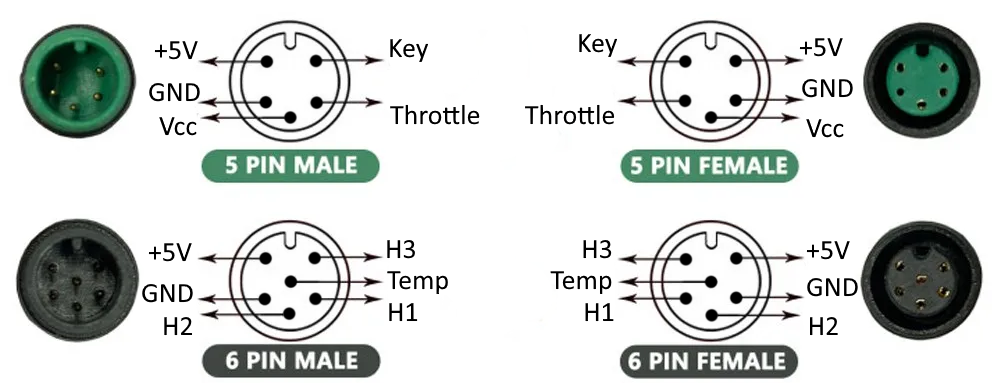

Распиновка

Распиновка для контроллера с разъёмами Julet

Внимание! Цвета жил проводов Julet отличается у разных партией. Обозначения по цветам для конкретного разъёма Julet идёт в комплекте к каждому контроллеру. Распиновка

Подключение двух контроллеров к одной ручке газа

Внимание! Цвета жил проводов Julet отличается у разных партией. Обозначения по цветам для конкретного разъёма Julet идёт в комплекте к каждому контроллеру. Подключение Схема подключения 2х и более контроллеров к одной ручке газа показана на рисунке выше. Обратите внимание, что 5В питания и питание батареи к замку подключаются только от одного контроллера. Если подключить 5В от двух контроллеров, то один контроллер начнёт питать другой, что может привести к перегреву системы питания.

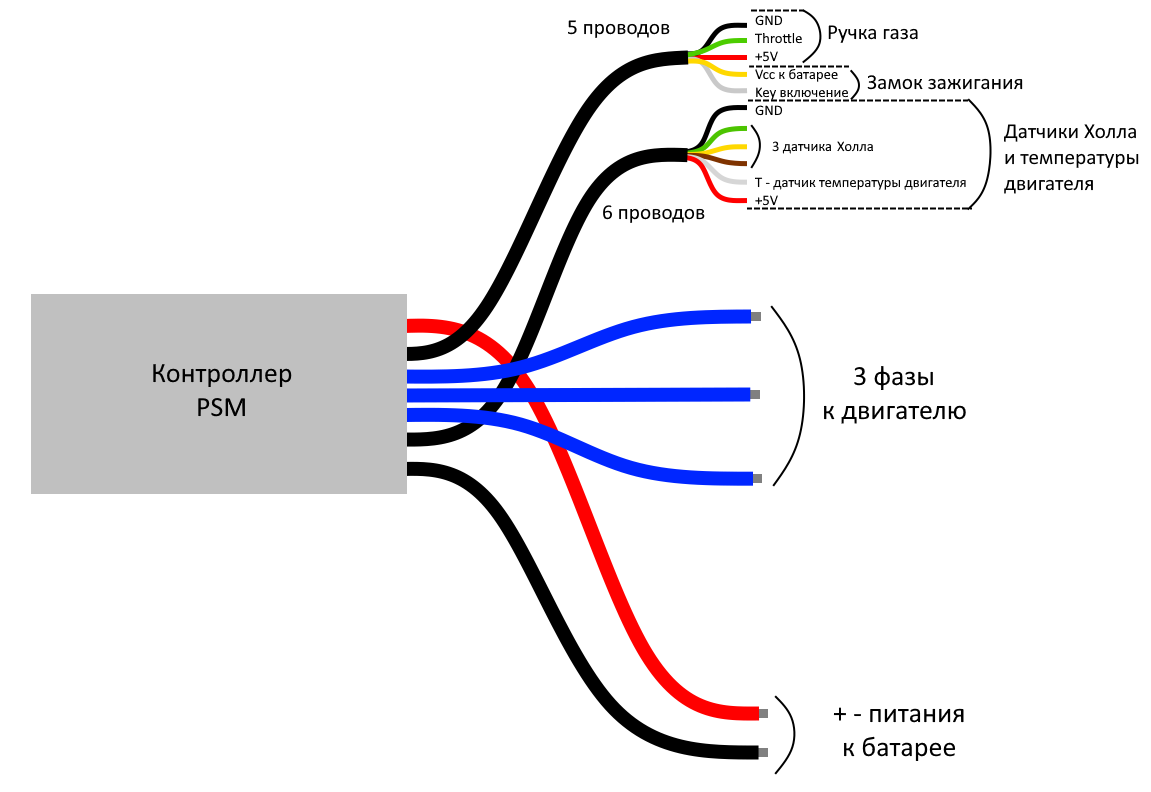

Провода

Внимание! Цвета жил проводов Julet отличается у разных партией. Обозначения по цветам для конкретного разъёма Julet идёт в комплекте к каждому контроллеру.

Толстый чёрный и красный провод

Провода питания. Подключаются к батарее с напряжением до 85В (20S Li-ion).

Три толстых провода одного цвета

Цвет может быть произвольным, кроме чёрного и красного. Подключаются в любом порядке к фазам двигателя.

Провод - 5 жил

Провод к ручке газа и ключу зажигания.
Цвета жил:

  • GND(Чёрный) - минус питания ручки газа.
  • +5V(Красный) - +5В питания ручки газа.
  • Trot(Зелёный) - выход с ручки газа.
  • Vcc(Жёлтый) - транзитный, питания батареи на ключ зажигания.
  • Key(Белый(синий)) - провод к выходу с ключа зажигания и к вольтметру (при наличии). Контроллер включается при подаче питания батареи на провод Key.

Провод - 6 жил

Провод с датчиками и датчиком температуры двигателя. Подключается к датчикам двигателя.
Цвета жил:

  • GND(Чёрный) - минус питания датчиков.
  • +5V(Красный) - +5В питания датчиков.
  • Temp(Белый) - датчик температуры Ntc 10K 3950.
  • H1,H2,H3(3 оставшихся провода (цвета могут отличаться)) - 3 датчика Холла. Порядок подключения не важен.
