2 Крепление контроллера

В деку самоката

Для крепления контроллера на нём предусмотрено крепёжное отверстие под винт М3. Контроллер необходимо прикрутить горячей стороной к деке через термопрокладку или термопасту. Без внешнего обдува или без отвода тепла на корпус контроллер будет перегреваться. Под шляпки винта рекомендуется установить шайбу(оптимально из пластика), что бы избежать образования декоративных царапин на корпусе.

Горячая сторона контроллера - отмечена на этикетке. При отсутствии этикетки её можно определить по плюсовому проводу. Необходимо взглянуть на контроллер со стороны выхода проводов и повернуть красный плюсовой провод вверх, горячая сторона будет справа.

На раму велосипеда

При установки контроллера на электровелосипед ему достаточно внешнего обдува от набегающего воздуха. При этом установка контроллера в закрытую сумку не допускается.

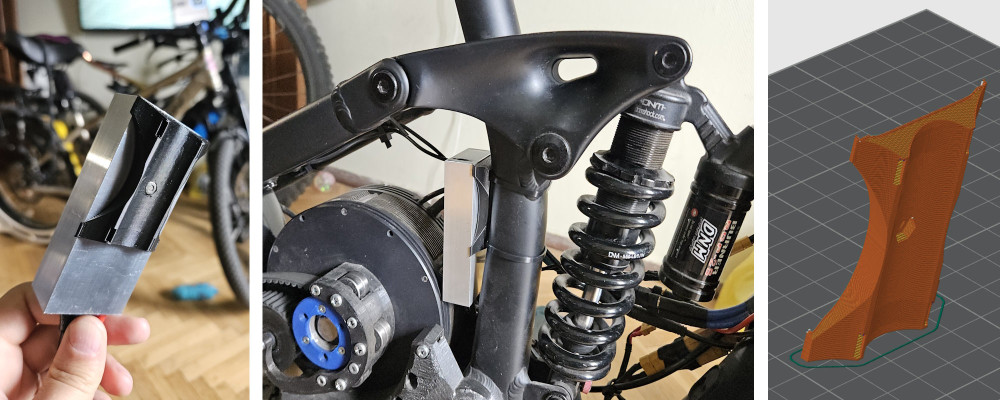

Для удобства крепления контроллера на раму можно использовать универсальный крепёж на трубу (D от 25мм). Контроллер привинчивается к нему винтом М3 длиной 25мм горячей стороной от крепления, а сам крепёж крепится к трубе стяжками. Комплект крепежа можно приобрести вместе с контроллером, либо можно скачать модель и распечатать самостоятельно на 3д принтере. Модель крепежа для печати
